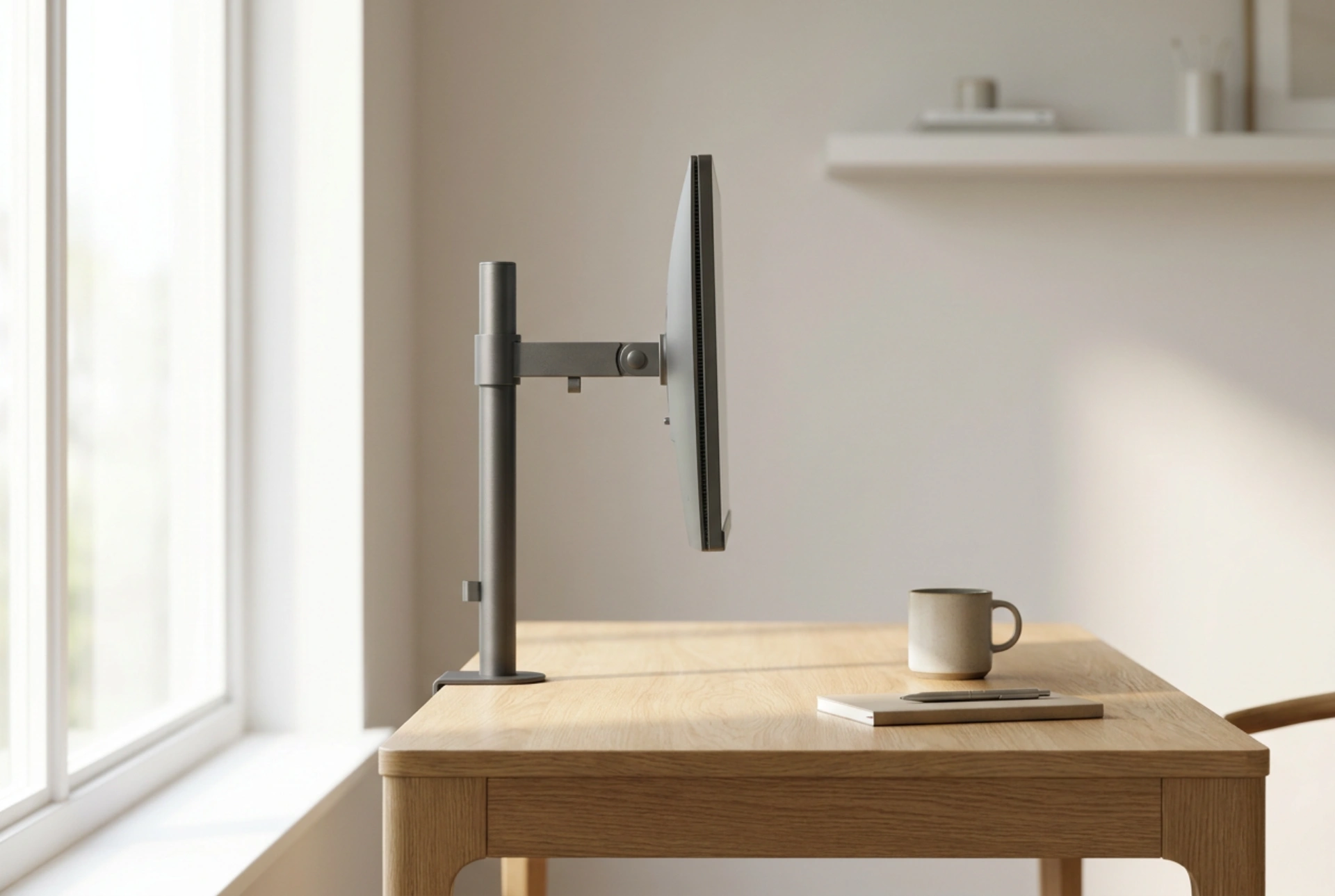

Wybór odpowiedniego uchwytu do monitora decyduje nie tylko o estetyce biurka, ale przede wszystkim o ergonomii pracy i bezpieczeństwie sprzętu. Kluczem do stabilności konstrukcji jest zrozumienie fizyki rozkładu mas oraz mechaniki ramion regulacyjnych, które muszą stale przeciwdziałać sile grawitacji.
Fizyka stabilności: moment siły i sztywność konstrukcji
Uchwyt biurkowy działa na zasadzie dźwigni jednostronnej. Masa monitora wysuniętego do przodu generuje moment siły, który musi zostać w pełni zrównoważony przez zacisk montowany do krawędzi blatu. Im dłuższe ramię i cięższy ekran, tym większe obciążenie działa na punkt styku z biurkiem. Stabilność całego układu zależy bezpośrednio od powierzchni docisku oraz sztywności materiałowej samego ramienia.
Tanie uchwyty wykonane z cienkiej, tłoczonej blachy ulegają odkształceniom sprężystym. Objawia się to irytującym drganiem ekranu podczas pisania na klawiaturze lub ruchów przy biurku. Profesjonalne ramiona wykorzystują masywne odlewy aluminiowe lub hartowaną stal. Materiały te charakteryzują się wysokim modułem sprężystości podłużnej (modułem Younga), co pozwala na skuteczne tłumienie mikrodrgań i zapewnia stabilny obraz nawet przy pełnym wysunięciu ramienia.
Mechanizmy przeciwwagi: sprężyna gazowa kontra mechaniczna
Płynna regulacja wysokości monitora wymaga zastosowania wewnętrznego mechanizmu przeciwwagi, który równoważy siłę grawitacji działającą na monitor. W konstrukcji ramion stosuje się dwa główne rozwiązania:
- Sprężyny gazowe: Działają na zasadzie cylindra wypełnionego sprężonym azotem. Tłok poruszający się w cylindrze zapewnia niezwykle płynny ruch w pełnym zakresie. Pozwala to na bezstopniową regulację wysokości przy użyciu minimalnej siły rąk. Wadą tego rozwiązania jest naturalne, powolne zużycie uszczelek. Z czasem mikronieszczelności mogą doprowadzić do spadku ciśnienia gazu, co objawia się powolnym opadaniem ramienia pod ciężarem monitora.
- Sprężyny mechaniczne (zwojowe): Wykorzystują klasyczną siłę sprężystości stali. Są niezwykle trwałe i praktycznie nie ulegają zużyciu eksploatacyjnemu przez dziesięciolecia. Zapewniają jednak nieco mniejszą płynność ruchu i wymagają użycia większej siły podczas zmiany pozycji. Regulacja napięcia sprężyny mechanicznej odbywa się za pomocą śruby dociskowej, która zmienia stopień wstępnego ściśnięcia zwojów.
W obu przypadkach kluczem do stabilności jest precyzyjna kalibracja. Jeśli siła nośna sprężyny zostanie ustawiona zbyt słabo, monitor będzie opadał. Jeśli ustawimy ją zbyt mocno, ramię będzie samoczynnie unosić się do góry.
Zakres regulacji w przestrzeni trójwymiarowej
Pełna ergonomia stanowiska pracy wymaga regulacji położenia ekranu w trzech osiach ruchu. Pierwszą z nich jest pochylenie w pionie (tilt). Pozwala ono dostosować kąt nachylenia ekranu do naturalnej linii wzroku, eliminując odblaski światła od lamp sufitowych. Druga oś to obrót w poziomie (pan), umożliwiający regulację odległości ekranu od oczu oraz udostępnianie widoku osobom stojącym obok. Trzecią osią jest rotacja płaszczyzny ekranu (pivot), czyli obrót o 90 stopni do trybu portretowego, niezbędny przy pracy z długimi dokumentami lub kodem źródłowym.
Za utrzymanie stałego kąta pochylenia odpowiada przegub bezpośrednio połączony z płytą montażową VESA. Przy ciężkich monitorach najsłabszym punktem bywa właśnie ten przegub. Pod wpływem ciężaru ekranu może dochodzić do tzw. dryftu, czyli powolnego opadania monitora w dół. Aby temu zapobiec, w przegubach stosuje się tarcze cierne lub blokady zębate, które wymagają mocnego dokręcenia śrub imbusowych podczas montażu.
Interakcja z blatem: ochrona materiału i rozkład naprężeń
Siła docisku generowana przez śrubę montażową uchwytu (typu C-clamp) może wynosić kilkaset niutonów. Skupienie tak dużej siły na małym obszarze stwarza ryzyko uszkodzenia biurka. Blaty wykonane z płyt wiórowych o strukturze komórkowej (plastra miodu) mogą ulec trwałemu wgnieceniu lub pęknięciu pod wpływem nacisku uchwytu.
Aby zabezpieczyć mebel, należy stosować stalowe płytki wzmacniające, które montuje się między zaciskiem a blatem. Zwiększają one powierzchnię rozkładu siły, drastycznie zmniejszając naprężenia jednostkowe. W przypadku blatów z litego drewna lub grubego MDF-u ryzyko wgniecenia jest mniejsze, jednak bezpośredni kontakt metalu z lakierem może doprowadzić do zarysowań. Dlatego stopa montażowa uchwytu powinna być zabezpieczona miękką podkładką z pianki neoprenowej lub elastomeru, która dodatkowo pochłania drgania przenoszone z podłoża.
Kluczowe parametry przedmontażowe
Przed instalacją uchwytu należy bezwzględnie sprawdzić kompatybilność standardu VESA (najczęściej 75x75 mm lub 100x100 mm), wagę monitora bez oryginalnej podstawy oraz dopuszczalny zakres grubości blatu dla danego zacisku. Prawidłowo dobrany i wykalibrowany uchwyt gwarantuje stabilność obrazu i pełne bezpieczeństwo drogiego sprzętu elektronicznego.
