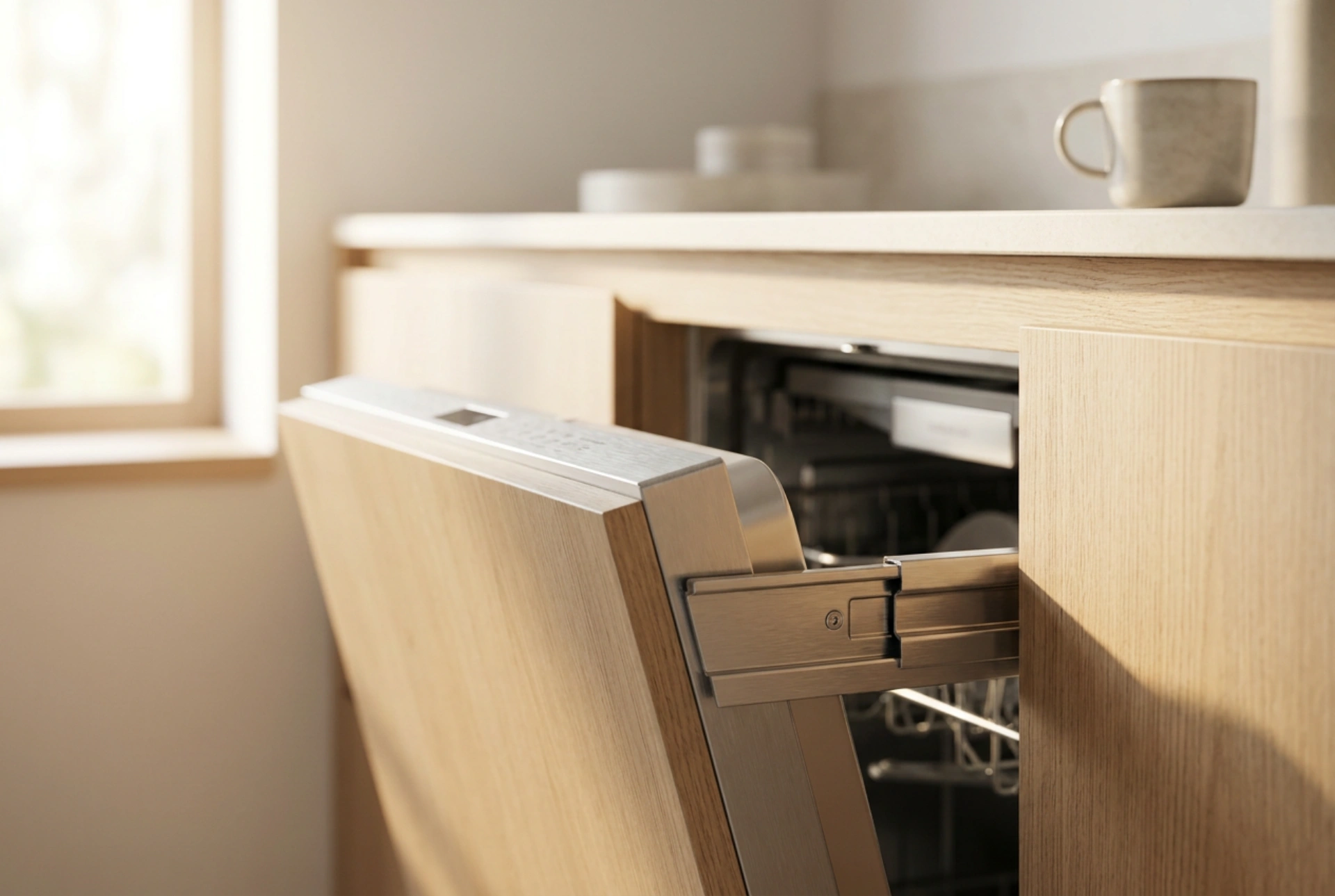

Zawiasy ślizgowe w zmywarkach do zabudowy to zaawansowane mechanizmy kinematyczne, które rozwiązują problem kolizji frontu meblowego z cokołem kuchennym podczas otwierania urządzenia. Zrozumienie ich fizyki działania oraz prawidłowej regulacji pozwala na zachowanie idealnych szczelin między meblami i zapobiega uszkodzeniom mechanicznym frontów.
Zasada działania zawiasu ślizgowego: kinematyka i fizyka ruchu
W tradycyjnych zmywarkach do zabudowy front meblowy jest zamocowany na stałe do drzwi urządzenia. Podczas otwierania dolna krawędź frontu zatacza łuk, co przy niskich cokołach (poniżej 10-12 cm) prowadzi do zderzenia z maskownicą pod szafkami. Zawias ślizgowy eliminuje ten problem poprzez zastosowanie ruchomego układu prowadnic. Podczas uchylania drzwi, front meblowy przesuwa się liniowo w górę względem samych drzwi zmywarki.
Mechanizm ten opiera się na dwuosiowym układzie dźwigni i ślizgów wykonanych z tworzyw sztucznych o niskim współczynniku tarcia (najczęściej z poliacetalu - POM) oraz hartowanej stali. W miarę obniżania drzwi zmywarki, ramię zawiasu wymusza ruch przesuwany płyty meblowej wzdłuż pionowych szyn. Dzięki temu dolna krawędź frontu cofa się, omijając cokół, co umożliwia montaż zmywarki w nowoczesnych kuchniach o minimalnej wysokości cokołu (nawet do 2-4 cm) bez konieczności jego podcinania.
Dlaczego dochodzi do rozregulowania mechanizmu ślizgowego?
Układ zawiasów ślizgowych codziennie poddawany jest znacznym obciążeniom statycznym i dynamicznym. Ciężar frontu meblowego wykonanego z płyty MDF lub drewna może wynosić od 4 do nawet 10 kilogramów. Stała siła grawitacji dąży do opuszczenia frontu, a powtarzające się cykle otwierania i zamykania generują siły bezwładności.
Głównymi przyczynami utraty precyzji działania zawiasów są mikrowibracje powstające podczas pracy pompy myjącej i ramion spryskujących zmywarki. Drgania te przenoszą się na elementy złączne, co prowadzi do powolnego luzowania się śrub regulacyjnych. Ponadto, naturalne zużycie elementów ślizgowych z tworzywa oraz gromadzenie się kurzu zmieszanego z oparami kuchennymi wewnątrz prowadnic zwiększa opór tarcia. W efekcie mechanizm zaczyna pracować niesymetrycznie, co objawia się ukosowaniem frontu.
Symptomy wymagające interwencji regulacyjnej
Rozregulowanie zawiasów ślizgowych rzadko następuje nagle. Najczęściej jest to proces stopniowy, który można zidentyfikować po kilku charakterystycznych objawach:
- Nierówne szczeliny: Lewa i prawa strona frontu meblowego nie licują się z sąsiednimi szafkami w pozycji zamkniętej.
- Opór lub ocieranie: Podczas otwierania słyszalne są trzaski, skrzypienie lub wyczuwalny jest nagły opór mechaniczny w określonej fazie ruchu.
- Niedomykanie się drzwi: Drzwi zmywarki nie domykają się samoczynnie pod wpływem uszczelek lub wymagają użycia nadmiernej siły, by zatrzasnąć zamek.
- Opadanie drzwi: Po uchyleniu drzwi opadają bezwładnie na dół, co świadczy o zbyt słabym naciągu sprężyn równoważących ciężar przesuwającego się frontu.
Procedura regulacji naciągu i geometrii frontu
Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest odłączone od sieci elektrycznej w celach bezpieczeństwa. Regulacja zawiasów ślizgowych opiera się na dwóch głównych etapach: ustawieniu geometrii (położenia frontu) oraz zrównoważeniu siły ciężkości (regulacja sprężyn).
Korekcja geometrii odbywa się za pomocą śrub regulacyjnych umieszczonych w górnej części mechanizmu przesuwnego, dostępnych zazwyczaj po zdjęciu bocznych maskownic drzwi lub od wewnętrznej strony frontu. Dokręcając lub luzując te śruby, zmieniamy kąt nachylenia płyty meblowej oraz jej wysokość względem korpusu zmywarki. Kluczem do sukcesu jest wykonywanie minimalnych ruchów i stałe kontrolowanie symetrii szczelin bocznych.
Drugim etapem jest kalibracja sprężyn naciągowych zmywarki. Śruby regulacyjne naciągu znajdują się zazwyczaj w dolnej, przedniej części cokołu zmywarki. Obracanie nimi w kierunku zgodnym z ruchem wskazówek zegara zwiększa naciąg linki stalowej połączonej ze sprężyną, co ułatwia unoszenie ciężkiego frontu. Prawidłowo wyregulowane drzwi powinny pozostać stabilne w każdej pozycji pośredniej i nie opadać gwałtownie ani nie zamykać się samoczynnie.
Konserwacja mechanizmów ślizgowych
Aby przedłużyć żywotność zawiasów ślizgowych, warto raz w roku przeprowadzić ich konserwację. Polega ona na oczyszczeniu szyn prowadzących z kurzu i osadów za pomocą suchej ściereczki z mikrofibry lub sprężonego powietrza. Nie należy stosować gęstych smarów mineralnych, które przyciągają brud i mogą uszkodzić elementy z tworzyw sztucznych. Do smarowania elementów ślizgowych dopuszcza się jedynie suche smary teflonowe lub silikonowe, które redukują współczynnik tarcia bez tworzenia lepkiej warstwy.
