Chaos w kablach pod biurkiem to nie tylko problem estetyczny, ale przede wszystkim zagrożenie dla stabilności sygnału, trwałości przewodów oraz bezpieczeństwa termicznego urządzeń. Skuteczne uporządkowanie okablowania wymaga zrozumienia fizyki przesyłu prądu i danych oraz zastosowania odpowiednich technik odciążania naprężeń.
Dlaczego porządek ma znaczenie? Fizyka i bezpieczeństwo przewodów
Zgromadzone w niekontrolowany sposób przewody generują kilka problemów fizycznych, z których najpoważniejszym jest akumulacja ciepła. Każdy przewód elektryczny stawia opór płynącemu prądowi, co zgodnie z prawem Joule’a-Lenza prowadzi do wydzielania ciepła. Gdy kable są splątane w ciasny węzeł, cyrkulacja powietrza zostaje drastycznie ograniczona. Może to prowadzić do przyspieszonej degradacji polimerowej izolacji zewnętrznej (najczęściej wykonanej z PVC lub poliuretanu), co w skrajnych przypadkach grozi zwarciem.
Kolejnym aspektem jest interferencja elektromagnetyczna (EMI). Przewody zasilające prądu zmiennego (230 V) generują wokół siebie zmienne pole magnetyczne. Jeśli kable sygnałowe (np. HDMI, DisplayPort czy USB) przebiegają równolegle i w bezpośrednim sąsiedztwie kabli zasilających, indukuje się w nich niepożądane napięcie. Skutkuje to zakłóceniami w transmisji danych, spadkiem przepustowości sieci ethernetowej lub migotaniem obrazu na monitorze. Rozdzielenie tych dwóch klas przewodów jest kluczowym krokiem podczas reorganizacji stanowiska pracy.
Zasada segregacji i unikania pętli indukcyjnych
Aby zminimalizować wpływ pól elektromagnetycznych, należy zastosować fizyczną separację mediów. Kable zasilające i kable przesyłu danych powinny być prowadzone oddzielnymi ścieżkami. Jeśli ich skrzyżowanie jest nieuniknione, najlepiej, aby przebiegało pod kątem prostym (90 stopni). Minimalizuje to powierzchnię sprzężenia magnetycznego, a tym samym redukuje indukowanie zakłóceń.
Ważnym elementem jest również unikanie tworzenia pętli z nadmiaru kabli. Zwijanie długich przewodów w ciasne cewki działa jak klasyczny dławik indukcyjny, co może zwiększać impedancję linii i powodować anomalie w pracy zasilaczy impulsowych. Nadmiar kabla należy składać w harmonijkę (tzw. "ósemkę") i spinać opaskami rzepowymi, co eliminuje powstawanie zamkniętej pętli indukcyjnej.
Mechanika prowadzenia kabli: promień gięcia i odciążenie naciągu
Przewody miedziane, szczególnie te o konstrukcji wielodrutowej (linka), wykazują ograniczoną odporność na zmęczenie materiałowe. Zbyt ciasne zaginanie kabli prowadzi do mikropęknięć wewnętrznych żył przewodzących, co drastycznie zwiększa rezystancję w miejscu zgięcia. Może to skutkować przegrzewaniem się kabla lub przerwaniem ciągłości obwodu.
Zasada bezpiecznego promienia gięcia (bend radius) mówi, że minimalny promień zakrętu dla kabla miedzianego powinien wynosić co najmniej czterokrotność jego zewnętrznej średnicy (a dla delikatnych światłowodów czy grubych kabli koncentrycznych nawet ośmio- lub dziesięciokrotność). Podczas montażu organizerów podblatowych należy dbać o to, by kable wchodziły i wychodziły z nich łagodnymi łukami.
Równie istotne jest odciążenie naciągu (strain relief). Ciężar zwisających swobodnie zasilaczy lub długich wiązek kabli nie może obciążać gniazd w urządzeniach ani samych wtyczek. Każdy punkt przyłączeniowy musi mieć zapewniony zapas luzu, a siła grawitacji powinna być przejmowana przez punkty kotwiczące – uchwyty montowane do blatu lub rynny kablowe.
Krok po kroku: Instalacja i optymalizacja systemu maskowania
Przed przystąpieniem do pracy należy bezwzględnie odłączyć wszystkie urządzenia od sieci elektrycznej. Proces reorganizacji przebiega w następujących etapach:
- Inwentaryzacja i czyszczenie: Odłącz wszystkie kable i dokładnie oczyść przestrzeń pod biurkiem oraz same przewody z kurzu. Kurz jest higroskopijny i może przewodzić prąd przy wysokiej wilgotności powietrza, dodatkowo utrudniając chłodzenie zasilaczy.

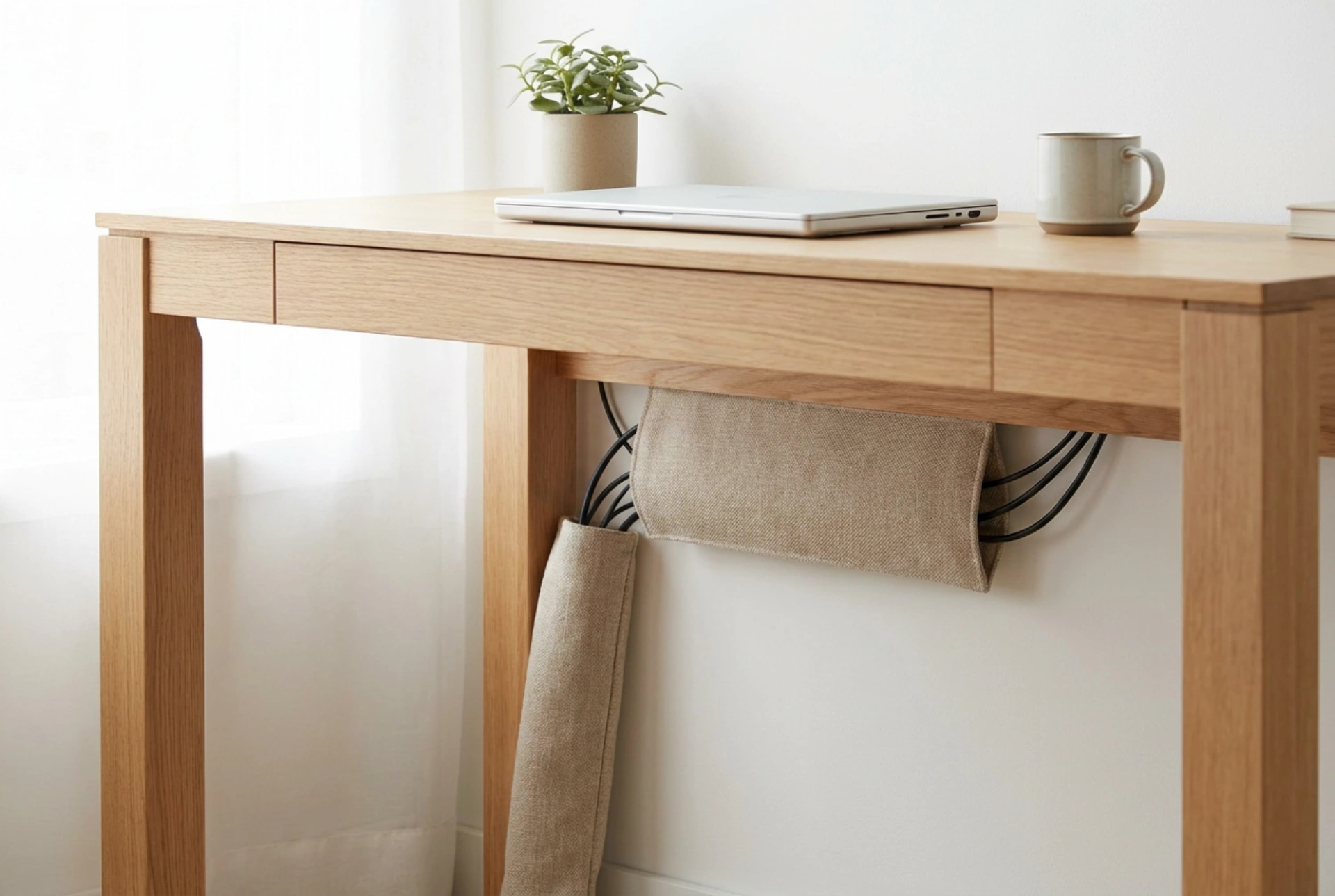

- Montaż punktu centralnego: Zamocuj pod blatem solidny organizer korytowy lub siatkę kablową. Powinna tam spocząć listwa zasilająca z filtrem przeciwprzepięciowym. Umieszczenie listwy pod blatem skraca drogę kabli zasilających od monitorów i komputera.
- Prowadzenie tras głównych: Ułóż najgrubsze kable zasilające w korycie, dbając o ich ułożenie płasko obok siebie, a nie w ciasnych wiązkach.
- Dystrybucja sygnału: Kable sygnałowe poprowadź osobnym torem, na przykład w elastycznym rękawie neoprenowym lub tekstylnym mocowanym do nóg biurka. Rękawy zapinane na rzep lub zamek błyskawiczny ułatwiają późniejszą modyfikację konfiguracji bez niszczenia całej struktury.
- Zabezpieczenie końcówek: Przy gniazdach wejściowych urządzeń zastosuj samoprzylepne uchwyty silikonowe, które utrzymają wtyczki na blacie po ich odłączeniu, zapobiegając ich spadaniu i mechanicznym uszkodzeniom o podłogę.
