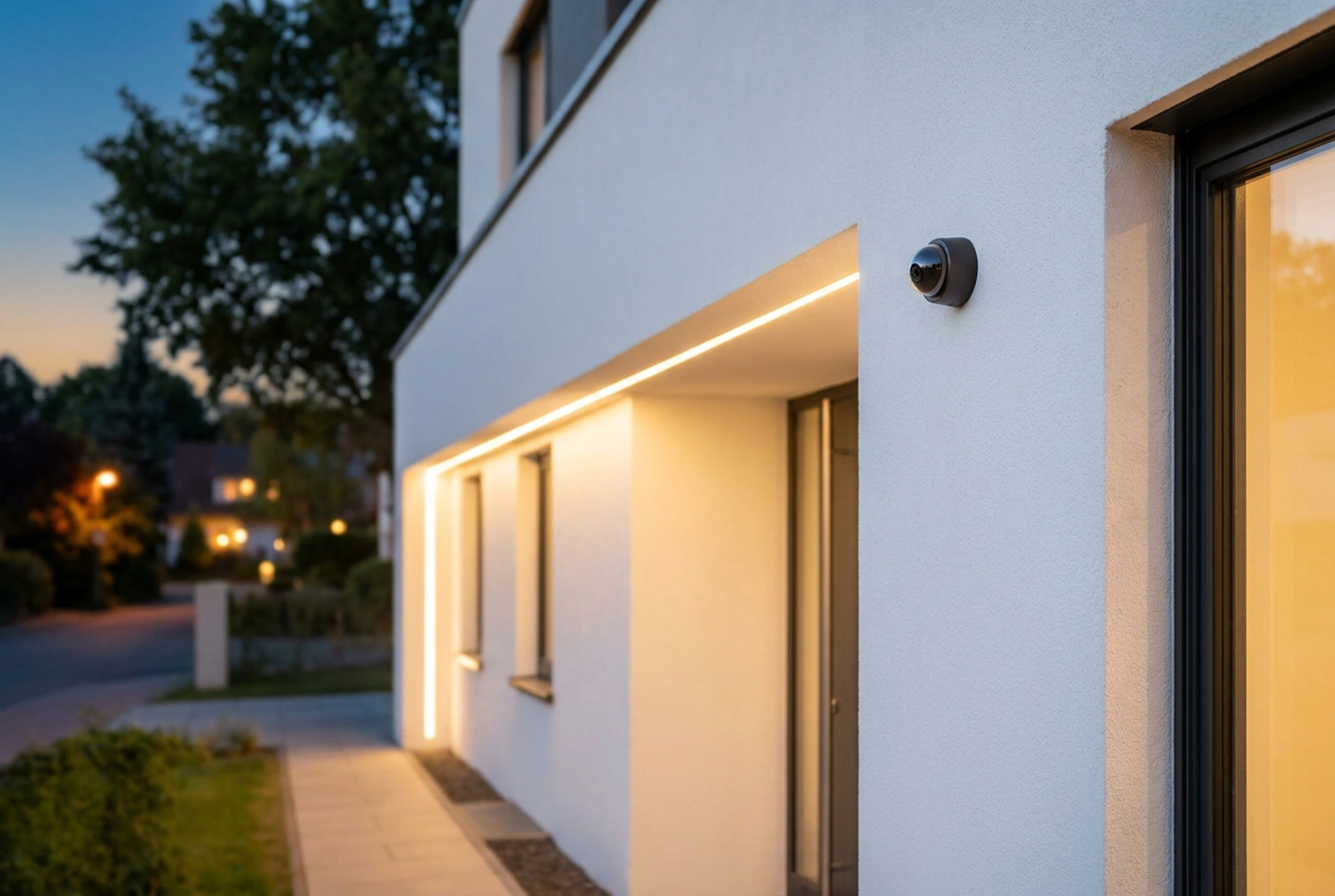

Prawidłowe rozmieszczenie zewnętrznych kamer monitoringu decyduje o skuteczności całego systemu bezpieczeństwa. Kluczem do uzyskania optymalnego obrazu jest zrozumienie geometrii optyki, zachowania światła podczerwonego oraz fizyki odbić, co pozwala uniknąć martwych stref i prześwietleń.
Wysokość montażu a geometria pola widzenia
Wybór wysokości, na której zostanie zamontowana kamera, bezpośrednio wpływa na jakość identyfikacji osób i pojazdów. Optymalna wysokość montażu dla większości kamer zewnętrznych wynosi od 2,5 do 3 metrów nad poziomem gruntu. Ta wysokość chroni urządzenie przed fizycznym uszkodzeniem i aktami wandalizmu, jednocześnie zachowując optymalny kąt nachylenia obiektywu.
Kluczowe znaczenie ma kąt depresji, czyli kąt skierowania osi optycznej obiektywu w dół w stosunku do linii horyzontu. Najbardziej efektywny kąt wynosi od 15 do 30 stopni. Jeśli zamontujemy kamerę zbyt wysoko (np. na poziomie drugiego piętra) i skierujemy ją stromo w dół, perspektywa ulegnie kompresji. W efekcie na nagraniu widoczne będą jedynie czubki głów przechodzących osób, co uniemożliwi ich identyfikację. Z kolei montaż zbyt niski zwiększa ryzyko oślepienia obiektywu przez bezpośrednie źródła światła, takie jak reflektory samochodowe.
Fizyka światła i unikanie oślepienia sensora
Zewnętrzne kamery pracują w dynamicznie zmieniających się warunkach oświetleniowych. Aby uniknąć zjawiska prześwietlenia lub niedoświetlenia obrazu, należy unikać kierowania obiektywu bezpośrednio w stronę wschodu lub zachodu słońca. Kiedy słońce znajduje się nisko nad horyzontem, jego promienie padają bezpośrednio na matrycę CMOS, powodując saturację fotodiod i całkowitą utratę szczegółów w ciemniejszych partiach kadru.
Równie istotnym wyzwaniem jest zarządzanie światłem podczerwonym (IR) w warunkach nocnych. Kamery wyposażone w diody IR emitują światło o długości fali zazwyczaj 850 nm. Jeśli w bliskim sąsiedztwie obiektywu (w promieniu do 50 cm) znajduje się biała ściana, rynna lub podbitka dachowa, promieniowanie podczerwone odbije się od tych powierzchni i powróci bezpośrednio do sensora. Algorytm automatycznej ekspozycji kamery dostosuje jasność do tego silnego odbicia, drastycznie przyciemniając resztę kadru. W efekcie dalszy plan pozostanie całkowicie czarny. Kamera powinna być odsunięta od sąsiadujących ścian lub skręcona tak, aby przeszkody nie znajdowały się w jej bezpośrednim polu emisji IR.
Długość ogniskowej a szczegółowość i zasięg obrazu
Zrozumienie zależności między ogniskową obiektywu a polem widzenia pozwala na precyzyjne pokrycie monitorowanego obszaru. Obiektywy o krótkiej ogniskowej (np. 2.8 mm) oferują szeroki kąt widzenia, sięgający około 100-110 stopni w poziomie. Są idealne do monitorowania bliskiego otoczenia domu, tarasów czy stref wejściowych. Należy jednak pamiętać, że szeroki kąt powoduje dystorsję beczkowatą (zakrzywienie linii prostych przy krawędziach) oraz szybki spadek gęstości pikseli wraz z odległością od kamery. Identyfikacja twarzy z takiego obiektywu jest możliwa jedynie z odległości kilku metrów.
Do monitorowania długich i wąskich obszarów, takich jak podjazdy czy linie ogrodzenia, znacznie lepiej sprawdzają się obiektywy o ogniskowej 4 mm lub 6 mm. Zawężają one pole widzenia, ale skupiają optykę na dalszym planie, co pozwala na zachowanie wysokiej rozdzielczości szczegółów na większym dystansie. Idealnym rozwiązaniem przy projektowaniu systemu jest wzajemne pokrywanie się pól widzenia kamer, gdzie jedna kamera szerokokątna rejestruje ogólny kontekst sytuacyjny, a druga, z dłuższą ogniskową, rejestruje detale w strefie wejściowej.
Ochrona przed czynnikami atmosferycznymi i kondensacją
Fizyka zjawisk atmosferycznych potrafi znacząco zakłócić pracę optyki. Krople deszczu osiadające na szkle ochronnym obiektywu działają jak soczewki skupiające, powodując rozmycie obrazu i błędy detekcji ruchu. Z tego powodu kamery zewnętrzne powinny być montowane pod okapem dachu, podbitką lub wyposażone w specjalne daszki ochronne.
Kolejnym problemem jest kondensacja pary wodnej, zachodząca w momencie, gdy temperatura obudowy kamery spada poniżej punktu rosy. Aby temu zapobiec, warto wybierać kamery o wysokiej klasie szczelności (minimum IP66 lub IP67) i montować je w miejscach o swobodnym przepływie powietrza, co sprzyja naturalnemu osuszaniu obudowy. Unikanie montażu w bezpośrednim sąsiedztwie wylotów wentylacyjnych czy kominów zapobiega osadzaniu się tłustego smogu i sadzy na optyce, co drastycznie obniża sprawność nocnego podświetlenia IR.
