Prawidłowy montaż telewizora na ścianie wymaga zrozumienia fizyki rozkładu obciążeń oraz mechaniki punktów kotwienia. Uniknięcie nieestetycznego przekrzywienia ekranu zależy od precyzyjnego doboru uchwytu do materiału konstrukcyjnego ściany oraz właściwego wyznaczenia osi geometrycznych przed wykonaniem pierwszego nawiertu.
Zrozumieć fizykę rozkładu mas: standard VESA i ramię dźwigni
Każdy telewizor charakteryzuje się określonym rozkładem masy, którego punktem odniesienia dla systemu montażowego jest standard VESA (Video Electronics Standards Association). Jest to ujednolicony rozstaw otworów montażowych z tyłu obudowy, określany w milimetrach (np. 400x400). Wybór uchwytu musi ściśle odpowiadać temu parametrowi, jednak sama zgodność rozstawu to za mało, by zapewnić stabilność w czasie.
Kluczowym pojęciem jest tutaj moment siły (ramię dźwigni). W przypadku płaskich uchwytów przylegających bezpośrednio do ściany, siła grawitacji działa niemal wyłącznie pionowo w dół (ścinanie łączników). Gdy decydujemy się na uchwyt obrotowy z wysięgnikiem, środek ciężkości przesuwa się do przodu. Powstaje ramię dźwigni, które potęguje siłę wyrywającą górne kołki z mocowania i jednocześnie wywołuje naprężenia skrętne w przegubach uchwytu. Nawet milimetrowy luz na zawiasie wysięgnika przy pełnym rozłożeniu może przełożyć się na kilkustopniowe przekrzywienie ekranu.
Typy uchwytów a podatność na deformacje geometryczne
Wyróżniamy trzy główne kategorie konstrukcji nośnych, z których każda inaczej reaguje na obciążenia:
- Uchwyty stałe (płaskie): Najbardziej stabilne mechanicznie. Mają szeroką płytę ścienną, co pozwala na rozłożenie sił na większej powierzchni. Ryzyko przekrzywienia jest minimalne, pod warunkiem idealnego wypoziomowania płyty bazowej.
- Uchwyty uchylne (tilt): Pozwalają na regulację kąta w pionie. Posiadają mechaniczne blokady (pokrętła lub zatrzaski). Przekrzywienie może nastąpić, jeśli siła dokręcenia blokad po obu stronach nie jest symetryczna.
- Uchwyty z pełną regulacją (obrotowe): Wyposażone w jedno lub dwa ramiona. Są najbardziej podatne na tak zwane zjawisko „opadania” wynikające ze skumulowanych luzów na tulejach i osiach obrotu. Przy ich wyborze należy szukać konstrukcji z regulacją poziomu po montażu (tzw. korekta rotacji, zazwyczaj w zakresie +/- 3 stopnie).
Materiał ściany a dobór technologii kotwienia
Stabilność uchwytu zależy bezpośrednio od podłoża, w którym jest osadzony. Różne materiały wymagają odmiennych mechanizmów kotwienia:
Beton i cegła pełna
Wymagają klasycznych kołków rozporowych z tworzywa sztucznego (poliamid lub nylon), które pęcznieją wewnątrz wywierconego otworu, blokując się pod wpływem tarcia. Ważne jest dokładne oczyszczenie otworu z pyłu – zalegający pył działa jak środek smarny, zmniejszając tarcie i prowadząc do mikroskopijnych przesunięć kołka pod obciążeniem.
Płyty gipsowo-kartonowe (sucha zabudowa)
Płyta g-k ma ograniczoną wytrzymałość na ścinanie i zginanie. Montaż bezpośrednio w płycie wymaga zastosowania stalowych kotew typu Molly, które rozszerzają się z tyłu płyty, tworząc szeroki kołnierz rozkładający nacisk. Przy cięższych telewizorach bezwzględnie konieczne jest lokalizowanie profili nośnych (drewnianych lub metalowych) za pomocą detektora i kotwienie uchwytu bezpośrednio w strukturze szkieletowej ściany.
Procedura montażu: jak uniknąć błędu przesunięcia osi
Najczęstszym powodem krzywo wiszącego telewizora nie jest wada uchwytu, lecz błędy wykonawcze podczas wiercenia. Aby ich uniknąć, należy zastosować precyzyjną procedurę krokową:

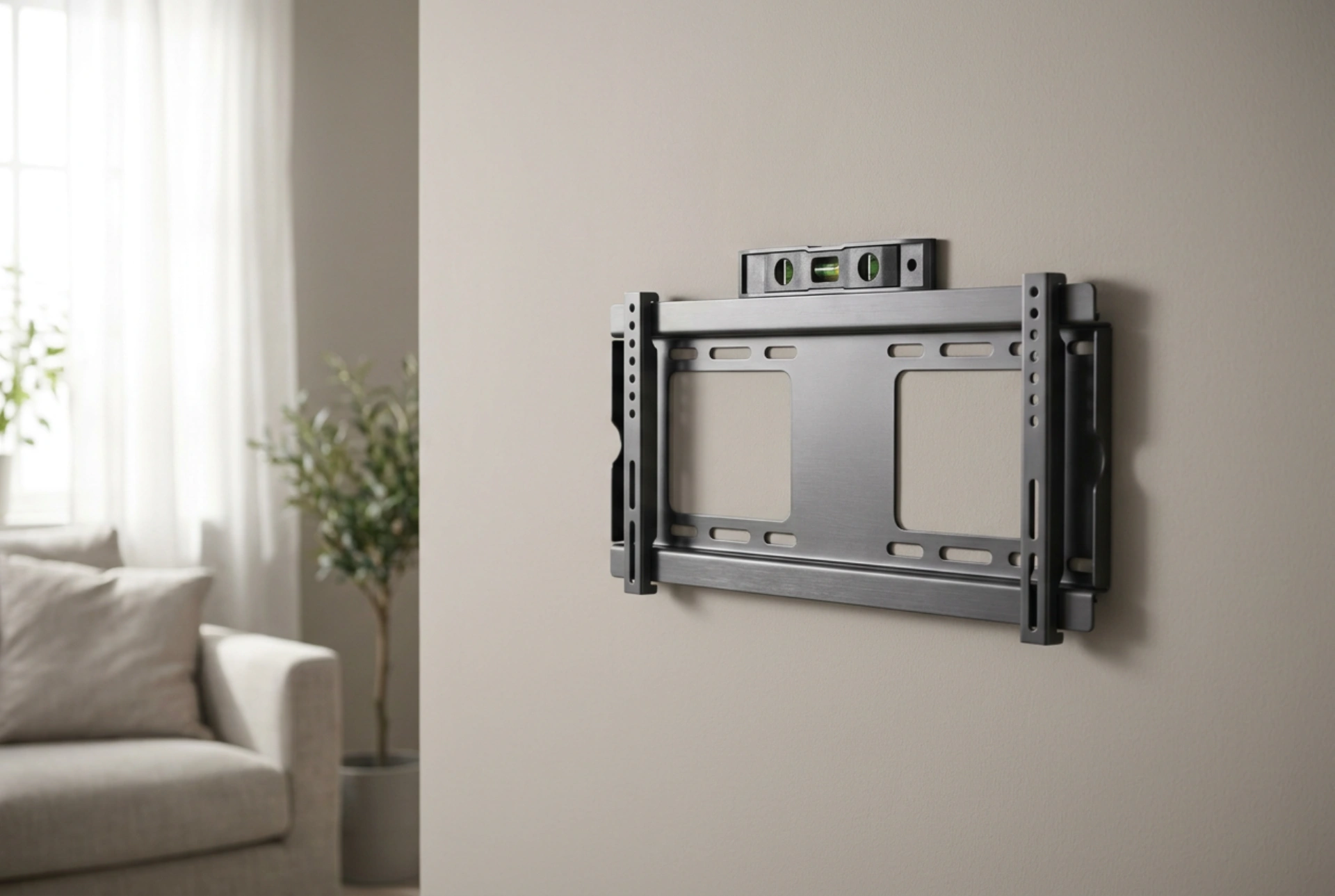

Po pierwsze, trasowanie otworów. Przyłóż płytę ścienną uchwytu do ściany i użyj poziomicy (najlepiej o długości minimum 60 cm, gdyż małe poziomice wbudowane w uchwyty bywają niedokładne). Zaznacz ołówkiem punkty wiercenia dokładnie pośrodku podłużnych otworów montażowych.
Po drugie, kontrola ucieczki wiertła. Podczas wiercenia w twardych materiałach wiertło ma tendencję do „ślizgania się” po powierzchni przed wgryzieniem się w materiał. Może to przesunąć punkt wiercenia o 2-3 milimetry, co na szerokości telewizora da zauważalny skos. Aby temu zapobiec, wykonaj punktakiem małe wgłębienie w miejscu wiercenia, a pierwsze obroty wiertarki wykonaj bez udaru.
Po trzecie, sekwencyjne dokręcanie śrub. Nie dokręcaj żadnej śruby do końca od razu. Wkręć wszystkie łączniki luźno, ponownie skontroluj poziom przyłożoną poziomicą, a następnie dokręcaj śruby naprzemiennie (na krzyż) małymi krokami. Zapobiega to rotacji płyty ściennej pod wpływem momentu obrotowego dokręcanej śruby.
Stosując te zasady mechaniki i geometrii, uzyskasz idealnie stabilne zamocowanie, które zachowa nienaganny poziom przez lata użytkowania.
