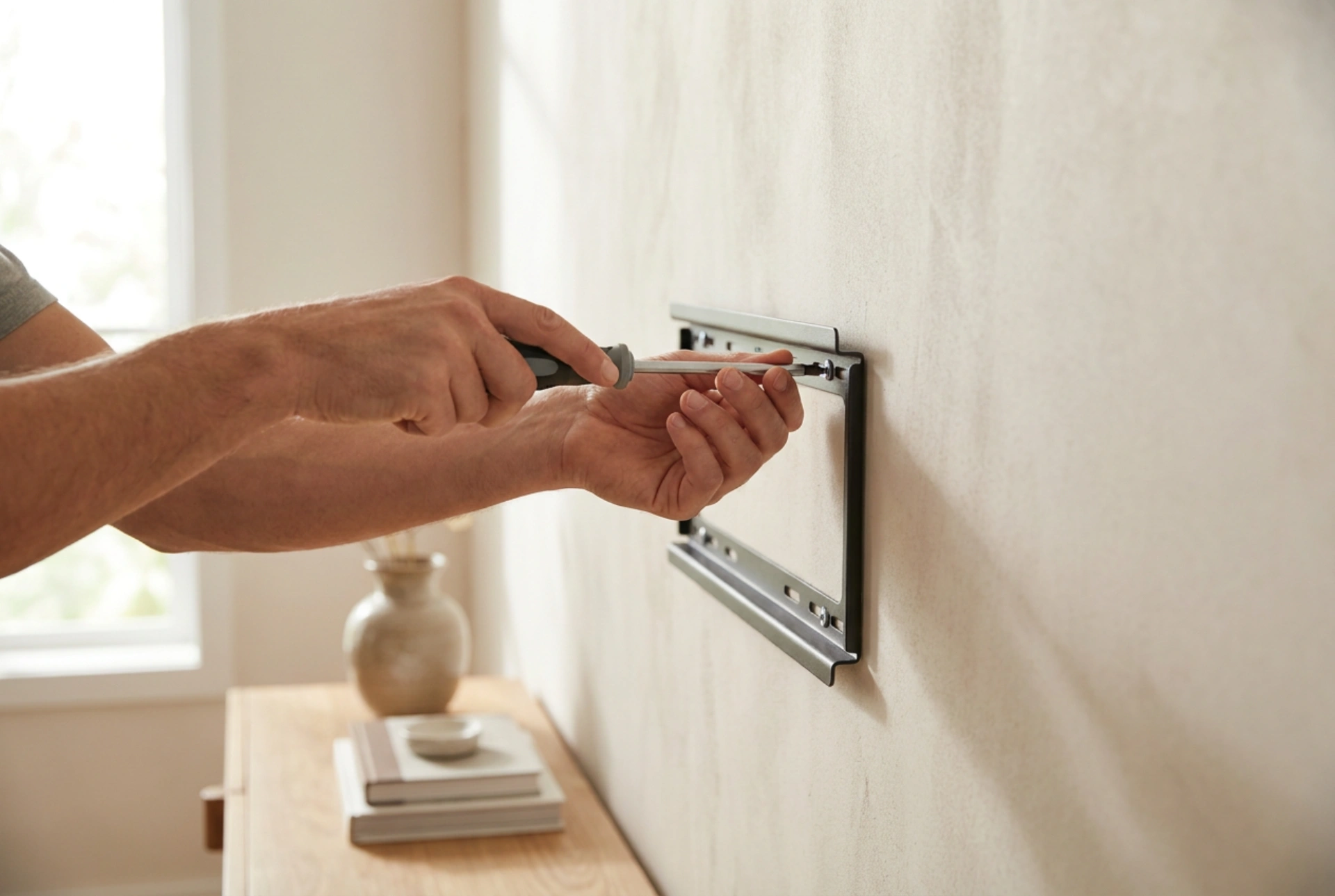

Stabilny montaż telewizora na ścianie zależy od zrozumienia fizyki rozkładu obciążeń oraz mechanicznych właściwości materiału budowlanego. Wybór odpowiedniego uchwytu i elementów kotwiących decyduje o tym, czy konstrukcja wytrzyma naprężenia statyczne i dynamiczne, szczególnie przy zastosowaniu ramion ruchomych.
Fizyka sił działających na uchwyt ścienny
Podczas montażu telewizora na pionowej przegrodzie budowlanej występują dwa główne rodzaje obciążeń: siła ścinająca oraz siła wyrywająca. Siła ścinająca działa pionowo w dół, równolegle do powierzchni ściany, i wynika bezpośrednio z masy telewizora oraz samego uchwytu. Siła wyrywająca działa prostopadle do ściany, próbując wyciągnąć mocowania z otworów.
Wielkość siły wyrywającej drastycznie wzrasta, gdy decydujemy się na uchwyt obrotowy z wysuwanym ramieniem. Działa tu prosta zasada dźwigni: im dalej od ściany znajduje się środek ciężkości telewizora, tym większe naprężenia rozciągające przenoszone są na górne punkty mocowania. Przy uchwytach płaskich (stałych) dominują siły ścinające, co stawia mniejsze wymagania przed elementami kotwiącymi. Przy ramionach przegubowych kluczowa staje się wysoka odporność materiału ściennego na rozciąganie.
Ściany z betonu i cegły pełnej – maksymalna stabilność
Beton komórkowy, beton monolityczny oraz pełna cegła ceramiczna lub silikatowa to materiały o wysokiej gęstości, które doskonale radzą sobie z dużymi obciążeniami. W takich podłożach tarcie i klinowanie mechaniczne działają najefektywniej.
- Beton monolityczny: Pozwala na zastosowanie klasycznych nylonowych kołków rozporowych lub kotew stalowych. Stalowe kotwy rozporowe rozszerzają się wewnątrz wywierconego otworu, tworząc połączenie kształtowo-cierne o bardzo wysokiej nośności.
- Cegła pełna: Wymaga kołków o długiej strefie rozpierania. Unikaj kotew stalowych, które mogą generować zbyt duże naprężenia wewnętrzne i doprowadzić do pęknięcia struktury cegły.
- Beton komórkowy (gazobeton): Jest materiałem porowatym o niskiej gęstości. Klasyczne kołki mogą się w nim obracać lub wyrywać. W tym przypadku konieczne jest użycie specjalnych kołków spiralnych do gazobetonu, które wkręcają się głęboko w strukturę materiału, zwiększając powierzchnię styku i rozkładając siły na większy obszar.
Pustaki ceramiczne i szczelinowe – wyzwanie pustych przestrzeni
Materiały takie jak pustaki ceramiczne posiadają wewnątrz pionowe szczeliny i cienkie ścianki działowe. Tradycyjny kołek rozporowy nie znajdzie tu odpowiedniego oparcia, ponieważ rozeprze się w pustej przestrzeni, nie generując wymaganej siły tarcia. Kluczem do sukcesu jest zastosowanie odpowiedniej technologii kotwienia:
- Kołki dwukomponentowe o działaniu uniwersalnym: W strefach pustych formują one charakterystyczny supeł (zwinięcie) za pierwszą lub drugą ścianką pustaka, blokując się mechanicznie.
- Kotwy chemiczne (tuleje siatkowe z żywicą dwuskładnikową): To najbardziej niezawodne rozwiązanie. W wywierconym otworze umieszcza się perforowaną tuleję z tworzywa lub metalu, a następnie wtłacza płynną żywicę epoksydową lub poliestrową. Wprowadzony pręt gwintowany wypycha żywicę przez siatkę, tworząc w pustych przestrzeniach szerokie zamki kształtowe. Po utwardzeniu żywica tworzy monolit z materiałem ściennym.
Ściany z płyt gipsowo-kartonowych (szkieletowe)
Płyta gipsowo-kartonowa charakteryzuje się niską wytrzymałością na ścinanie i zginanie. Bezpośredni montaż ciężkiego telewizora wyłącznie do samej płyty jest obarczony dużym ryzykiem. Należy zastosować jedną z poniższych metod:
- Kotwienie w profilach nośnych: Najpewniejszym sposobem jest zlokalizowanie pionowych profili stalowych lub drewnianych za pomocą detektora metali i przykręcenie uchwytu bezpośrednio do nich za pomocą blachowkrętów lub wkrętów do drewna.
- Kołki typu Molly: Jeśli montaż musi nastąpić bezpośrednio w płycie, stosuje się metalowe kołki Molly. Po dokręceniu śruby, stalowe ramiona kołka rozkładają się symetrycznie po wewnętrznej stronie płyty, tworząc szeroki kołnierz dociskowy o dużej powierzchni.
- Kotwy skrzydełkowe (parasolki): Posiadają sprężynowe ramiona, które otwierają się po przejściu przez otwór w płycie, rozkładając obciążenie wyrywające na znaczną przestrzeń z tyłu płyty.
Zasady bezpiecznego montażu i rozstaw VESA
Przed przystąpieniem do wiercenia upewnij się, że rozstaw otworów montażowych w telewizorze odpowiada standardowi VESA zdefiniowanemu na płycie uchwytu. Podczas wiercenia w materiałach szczelinowych i gazobetonie bezwzględnie wyłącz funkcję udaru w wiertarce – udar rozbija delikatną strukturę wewnętrzną pustaków, co uniemożliwi poprawne zakotwienie kołka. Prawidłowo dobrany punkt mocowania, dopasowany do mechaniki podłoża, gwarantuje bezawaryjne użytkowanie sprzętu przez lata.
