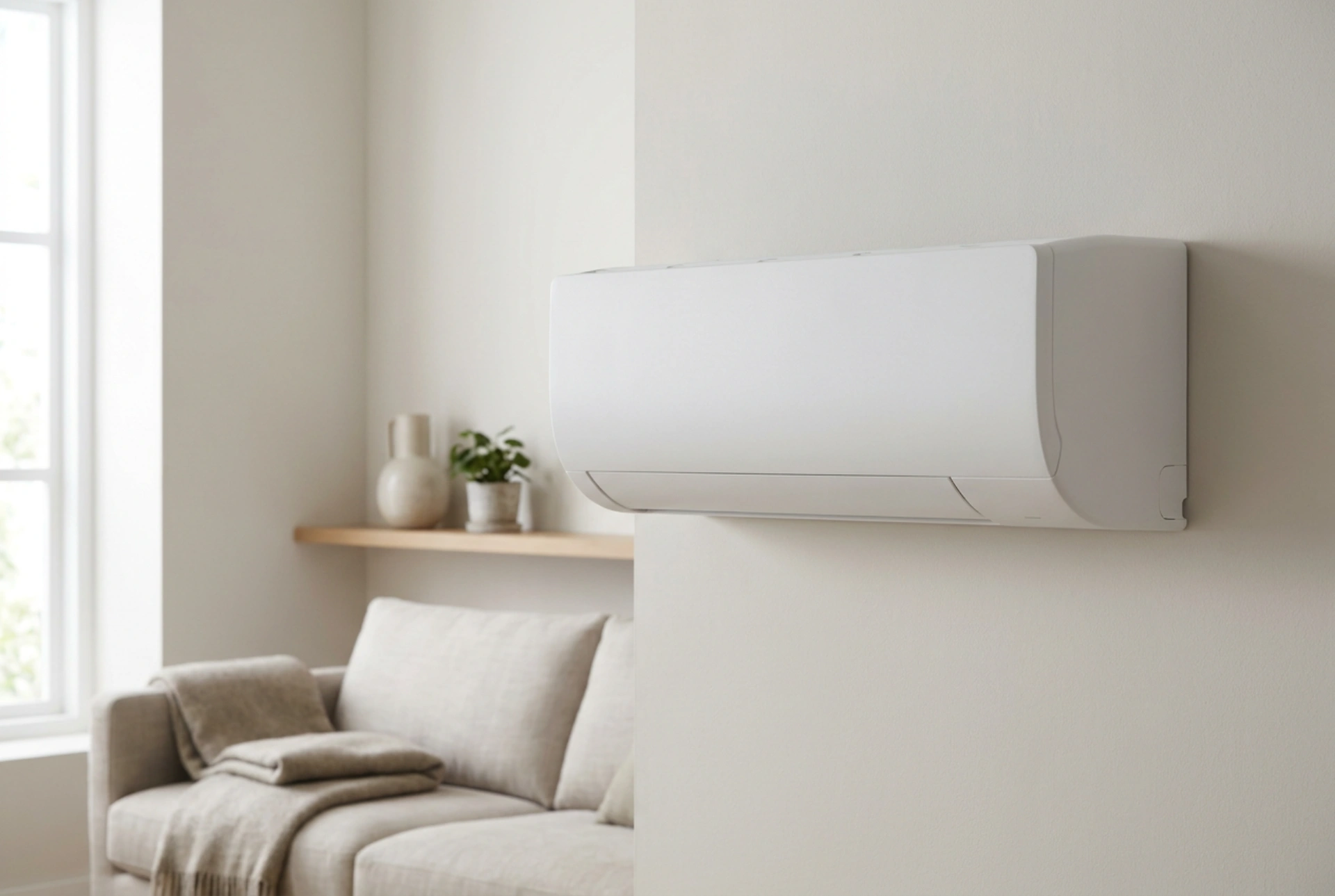

Klimatyzator wyposażony w funkcję pompy ciepła to zaawansowane urządzenie termodynamiczne, które nie wytwarza bezpośrednio energii termicznej, lecz przenosi ją między wnętrzem budynku a otoczeniem. Wykorzystując zjawiska przemian fazowych czynnika chłodniczego, system ten potrafi w zależności od potrzeb efektywnie chłodzić lub ogrzewać pomieszczenia.
Fizyka przemian fazowych: Jak czynnik chłodniczy transportuje ciepło
Sercem każdego układu klimatyzacyjnego jest zamknięty obieg roboczy, w którym krąży czynnik chłodniczy – substancja o bardzo niskiej temperaturze wrzenia. Kluczem do zrozumienia działania pompy ciepła jest pojęcie ciepła utajonego, czyli energii potrzebnej do zmiany stanu skupienia cieczy w gaz bez zmiany jej temperatury. Podczas parowania czynnik intensywnie pochłania ciepło z otoczenia, natomiast podczas skraplania (kondensacji) oddaje nagromadzoną energię.
Obieg ten opiera się na czterech podstawowych elementach konstrukcyjnych:
- Sprężarka: Podnosi ciśnienie i temperaturę gazowego czynnika chłodniczego, wymuszając jego ruch w układzie.
- Skraplacz: Wymiennik ciepła, w którym gorący gaz oddaje energię do otoczenia i skrapla się pod wysokim ciśnieniem.
- Zawór rozprężny: Element dławiący, który gwałtownie obniża ciśnienie i temperaturę ciekłego czynnika przed wejściem do parownika.
- Parownik: Wymiennik ciepła, w którym zimny, rozprężony czynnik pobiera ciepło z otoczenia, przechodząc ponownie w stan gazowy.
Tryb chłodzenia: Odprowadzanie energii termicznej na zewnątrz
W trybie chłodzenia klimatyzator działa jak klasyczna chłodziarka. Proces rozpoczyna się w jednostce wewnętrznej, która w tym cyklu pełni funkcję parownika. Zimny, ciekły czynnik chłodniczy o niskim ciśnieniu przepływa przez rurki wymiennika ciepła. Wentylator jednostki wewnętrznej wymusza przepływ ciepłego powietrza z pokoju przez schłodzone lamele wymiennika.
Ciepło z powietrza zostaje samoczynnie przekazane zimniejszemu czynnikowi chłodniczemu, powodując jego gwałtowne wrzenie i odparowanie. Schłodzone powietrze wraca do pomieszczenia, a ogrzany gaz płynie rurami miedzianymi do sprężarki w jednostce zewnętrznej. Sprężarka drastycznie zwiększa jego ciśnienie, co powoduje gwałtowny wzrost temperatury gazu. Gorący gaz trafia do skraplacza (jednostka zewnętrzna), gdzie pod wpływem chłodniejszego powietrza zewnętrznego oddaje ciepło na zewnątrz i skrapla się do postaci cieczy. Następnie płyn przechodzi przez zawór rozprężny, gdzie następuje spadek ciśnienia i temperatury, i cały cykl rozpoczyna się od nowa.
Tryb grzania: Odwrócenie obiegu termodynamicznego
Transformacja klimatyzatora w efektywne źródło ciepła opiera się na mechanicznym rozwiązaniu – zaworze czterodrogowym (rewersyjnym). Zawór ten, sterowany elektronicznie, zmienia kierunek przepływu czynnika chłodniczego w układzie, całkowicie odwracając role wymienników ciepła.
W trybie ogrzewania jednostka zewnętrzna zaczyna pełnić funkcję parownika, a jednostka wewnętrzna staje się skraplaczem. Proces przebiega w następujących etapach:
- Czynnik chłodniczy o bardzo niskiej temperaturze i ciśnieniu przepływa przez wymiennik jednostki zewnętrznej. Nawet przy ujemnych temperaturach powietrza zewnętrznego, czynnik jest od niego zimniejszy, dzięki czemu absorbuje energię termiczną z otoczenia i odparowuje.
- Gaz trafia do sprężarki, która podnosi jego ciśnienie i temperaturę do wysokich wartości.
- Gorący, sprężony gaz jest kierowany bezpośrednio do jednostki wewnętrznej (która teraz działa jako skraplacz).
- Wentylator jednostki wewnętrznej tłoczy powietrze z pokoju przez gorący wymiennik. Ciepło z czynnika przenika do powietrza, ogrzewając pomieszczenie, a sam czynnik skrapla się do postaci cieczy.
- Skroplony czynnik płynie z powrotem do zaworu rozprężnego, gdzie jego ciśnienie gwałtownie spada, przygotowując go do ponownego poboru ciepła na zewnątrz.
Wpływ warunków zewnętrznych i proces odszraniania
Efektywność grzewcza klimatyzatora (określana współczynnikiem COP – stosunkiem dostarczonego ciepła do zużytej energii elektrycznej) zależy wprost od temperatury zewnętrznej. Im mniejsza różnica temperatur między źródłem dolnym (powietrze zewnętrzne) a górnym (wnętrze), tym wyższa sprawność układu. Gdy temperatura na zewnątrz spada poniżej zera, wilgoć zawarta w powietrzu zaczyna osadzać się na lamelach jednostki zewnętrznej w postaci szronu, co drastycznie ogranicza przepływ powietrza i wymianę ciepła.
Aby temu zapobiec, nowoczesne systemy uruchamiają okresowy cykl odszraniania (defrost). Urządzenie na kilka minut automatycznie przełącza się w tryb chłodzenia, przesyłając gorący gaz ze sprężarki do jednostki zewnętrznej w celu stopienia lodu, po czym bez ingerencji użytkownika powraca do wydajnego ogrzewania wnętrza.
