Estetyczne ukrycie przewodów podłączeniowych telewizora wymaga precyzyjnego zaplanowania drogi kablowej jeszcze przed wykończeniem ścian. Odpowiedni dobór średnicy tunelu oraz prawidłowe rozmieszczenie przepustów pozwala na bezproblemowe przeciąganie wtyczek bez konieczności ponownego kucia tynku.
Fizyka i geometria kabli – dlaczego zwykła rurka nie wystarczy
Przeciąganie kabli ze standardowymi wtyczkami, takimi jak HDMI, zasilające czy optyczne, wymaga uwzględnienia ich wymiarów, sztywności oraz minimalnego promienia gięcia. Najczęstszym błędem jest montaż zbyt wąskiego peszla karbowanego. Wewnętrzne karby tworzą opór tarcia, a szerokość wtyczki HDMI (często przekraczająca 20 mm) uniemożliwia jej przejście przez rurę o małej średnicy. Aby uniknąć zakleszczenia, należy zastosować gładkościenny kanał płaski z polichlorku winylu (PVC) o przekroju minimum 110x55 mm lub okrągłą rurę o średnicy wewnętrznej co najmniej 50 mm. Gładkie ścianki wewnętrzne minimalizują współczynnik tarcia tworzywa o gumowe izolacje przewodów, co pozwala na swobodne przesuwanie kilku kabli jednocześnie.
Planowanie trasy i fizyka zakrętów

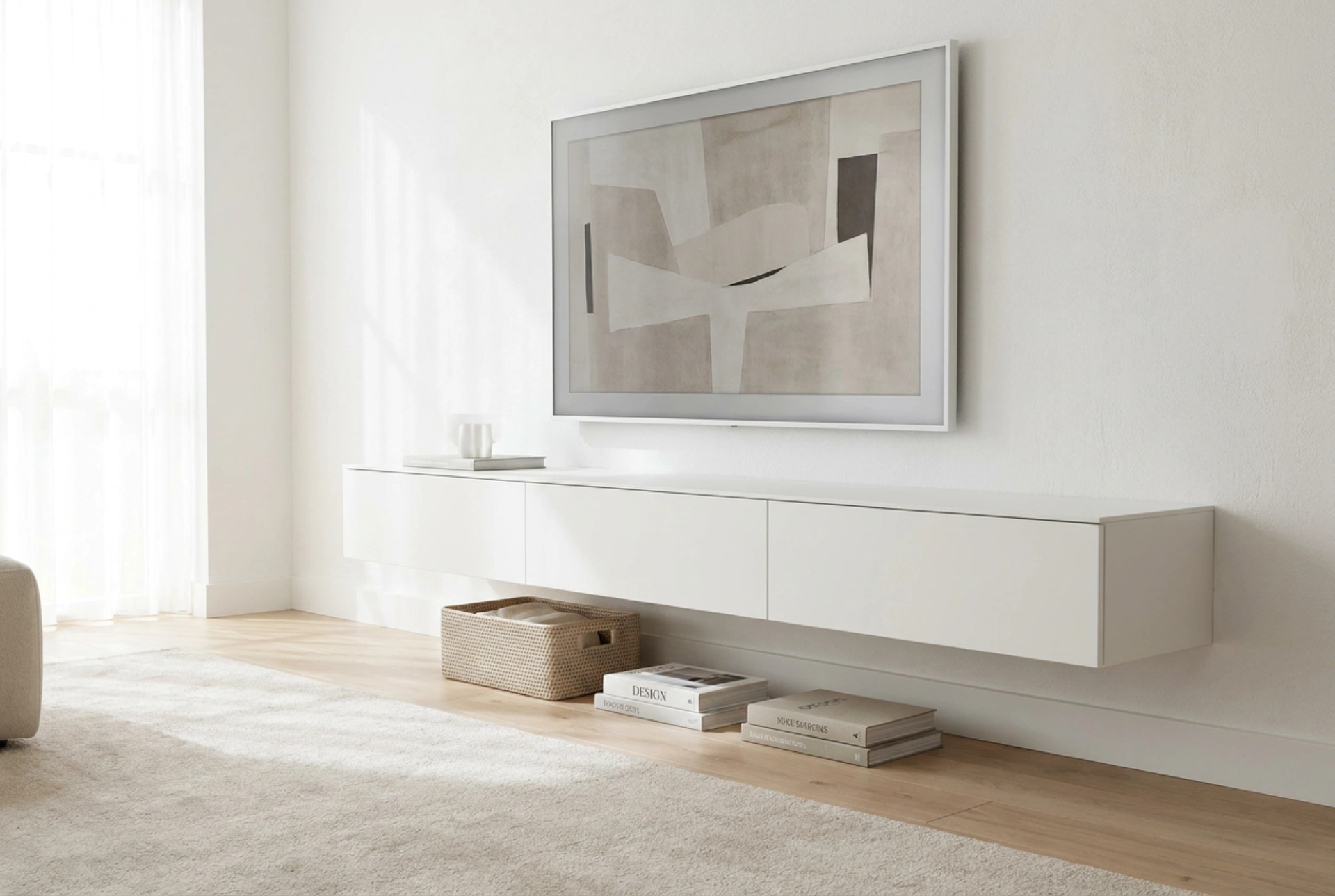

Rozmieszczenie wlotu i wylotu tunelu zależy bezpośrednio od wysokości zawieszenia telewizora oraz położenia szafki RTV. Optymalne rozwiązanie to umieszczenie górnego przepustu bezpośrednio za obudową telewizora – najlepiej w dolnej lub środkowej części strefy uchwytu ściennego. Dolny przepust powinien znajdować się na wysokości około 30-45 cm od podłogi, czyli tuż za szafką medialną.
Kluczowym aspektem jest zachowanie idealnego pionu. Każde zagięcie tunelu pod kątem prostym drastycznie zwiększa opór i może całkowicie zablokować sztywne kable z filtrami ferrytowymi. Jeśli konstrukcja ściany wymusza ominięcie przeszkody, należy stosować wyłącznie łagodne łuki o kącie maksymalnie 45 stopni. Pamiętajmy, że im dłuższa trasa i im więcej zakrętów, tym większa siła jest potrzebna do przeciągnięcia przewodu, co grozi przerwaniem delikatnych miedzianych żył sygnałowych wewnątrz izolacji.
Wybór materiałów i przygotowanie podłoża bez zapylenia
Praca w wykończonym pomieszczeniu wymaga ograniczenia zapylenia. Do wykonania bruzdy w ścianie z cegły lub betonu komórkowego najlepiej wykorzystać profesjonalną bruzdownicę z dwiema tarczami diamentowymi połączoną z odkurzaczem przemysłowym. Narzędzie to precyzyjnie nacina krawędzie bruzdy, ograniczając pylenie.
Głębokość i szerokość wyciętego kanału powinny być o około 15-20 mm większe niż wymiary montowanego tunelu PVC. Ta przestrzeń jest niezbędna do prawidłowego zaaplikowania spoiwa. Przed osadzeniem rury, bruzdę należy dokładnie oczyścić z pyłu za pomocą wilgotnej gąbki, a następnie pokryć preparatem gruntującym. Gruntowanie stabilizuje podłoże, zapobiega odciąganiu wody z zaprawy i gwarantuje doskonałą przyczepność szybkowiążącej masy szpachlowej, którą mocuje się kanał.
Technika montażu i estetyczne wykończenie przepustów
Kanał z tworzywa sztucznego należy dociąć na wymaganą długość, pamiętając, aby jego krawędzie licowały się idealnie ze ścianą. Po osadzeniu i wyschnięciu zaprawy, szczeliny wokół rury wypełnia się elastyczną masą szpachlową zbrojoną taśmą z włókna szklanego. Zapobiegnie to powstawaniu pęknięć tynku pod wpływem mikrodrgań ściany.
Wykończenie otworów realizuje się za pomocą estetycznych przepustów wyposażonych w gęste szczotki nylonowe. Przepusty szczotkowe blokują przedostawanie się kurzu z wnętrza ściany, jednocześnie delikatnie stabilizując wychodzące kable. Kluczowym elementem ułatwiającym eksploatację jest pozostawienie wewnątrz tunelu tzw. pilota – wytrzymałego sznurka poliestrowego. Podczas przeciągania nowego kabla, zawsze należy przywiązać do niego kolejny sznurek. Dzięki temu w kanale stale będzie znajdować się pomocnicza linka, gotowa do użycia przy kolejnej reorganizacji urządzeń.
Kluczowe zasady planowania tras kablowych
- Stosuj wyłącznie kanały o gładkich ściankach wewnętrznych o przekroju minimum 50 mm.
- Unikaj prowadzenia kanału przez żelbetowe elementy nośne budynku.
- Zawsze gruntuj wybruzdowaną szczelinę przed nałożeniem zaprawy gipsowej.
- Zabezpiecz krawędzie wlotów przed ostrymi kantami uszkadzającymi izolację.
- Używaj techniki przeciągania z dodatkowym sznurkiem pomocniczym (pilotem).
