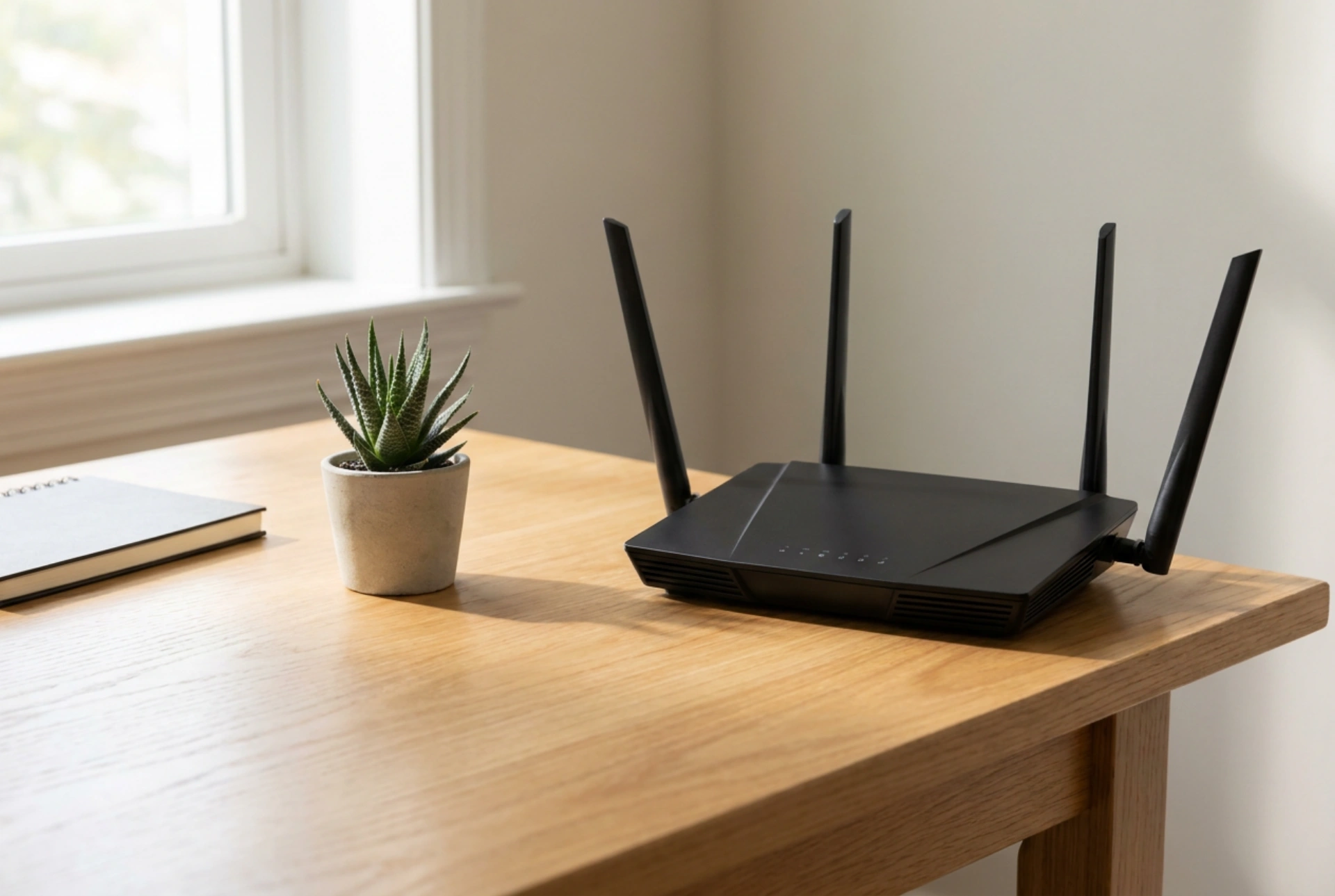

Optymalne pozycjonowanie anten zewnętrznych w routerze domowym bezpośrednio decyduje o sile, stabilności i prędkości transferu danych. Zrozumienie podstawowych praw fizyki rządzących propagacją fal radiowych pozwala na precyzyjne dostrojenie sieci bez konieczności inwestowania w dodatkowy sprzęt wzmacniający.
Polaryzacja fal a fizyczne ustawienie anten
Sygnał Wi-Fi rozchodzi się w postaci fal elektromagnetycznych, które posiadają określoną polaryzację – najczęściej pionową lub poziomą. Aby transmisja między routerem a urządzeniem odbiorczym (takim jak laptop, telewizor czy smartfon) była jak najbardziej efektywna, anteny obu urządzeń powinny pracować w tej samej płaszczyźnie polaryzacji. Niedopasowanie polaryzacyjne może skutkować stratą sygnału nawet o kilkanaście decybeli (dB).
W przypadku routerów wyposażonych w kilka zewnętrznych anten dipolowych, optymalną strategią jest zróżnicowanie ich kątów nachylenia. Zamiast ustawiać wszystkie anteny równolegle w pionie, warto zastosować układ mieszany. Ustawienie jednej anteny pionowo (pod kątem 90 stopni do podłoża), a drugiej poziomo (pod kątem 0 stopni) lub pod kątem 45 stopni, pozwala na pokrycie obu płaszczyzn polaryzacji. Dzięki temu smartfon trzymany poziomo podczas oglądania wideo oraz laptop stojący płasko na biurku otrzymają równie stabilny sygnał.
Kształt wiązki radiowej: Efekt torusa
Klasyczne, prętowe anteny zewnętrzne stosowane w domowych routerach to anteny dookolne (omnokierunkowe). Wbrew powszechnej opinii, nie emitują one sygnału w kształcie idealnej kuli. Ich charakterystyka promieniowania przypomina trójwymiarowy pączek z dziurką, czyli torus.
Sygnał rozchodzi się najsilniej na boki, prostopadle do osi samej anteny, podczas gdy bezpośrednio nad nią oraz pod nią występuje tzw. martwa strefa o minimalnym zasięgu. Z tego powodu:
- Jeśli router znajduje się na tym samym piętrze, na którym pracują urządzenia, wszystkie anteny powinny być skierowane pionowo w górę, aby fala rozchodziła się poziomo po całym poziomie.
- Jeśli sygnał ma docierać na wyższą lub niższą kondygnację (np. w domu piętrowym), należy pochylić przynajmniej jedną z anten pod kątem zbliżonym do poziomu. Wówczas płaszczyzna torusa przechyli się, kierując wiązkę energii radiowej w strop i podłogę.
Tłumienie materiałowe i przeszkody architektoniczne
Fale radiowe o częstotliwościach 2,4 GHz oraz 5 GHz reagują zupełnie inaczej na przeszkody fizyczne napotykane na swojej drodze. Każdy materiał budowlany charakteryzuje się innym współczynnikiem tłumienia, mierzącym zdolność do pochłaniania i odbijania energii fali elektromagnetycznej:
- Beton zbrojony i żelbet: Stanowią najtrudniejszą barierę z powodu gęstej siatki metalowej (klatka Faradaya) oraz wilgoci uwięzionej w betonie. Tłumią sygnał drastycznie, często całkowicie blokując pasmo 5 GHz.
- Cegła silikatowa i ceramika: Powodują umiarkowane tłumienie, jednak grube ściany nośne mogą osłabić sygnał o 10-15 dB.
- Szkło i lustra: Klasyczne szkło tłumi sygnał nieznacznie, jednak lustra (ze względu na metalową warstwę odblaskową) oraz nowoczesne szyby energooszczędne (pokryte tlenkami metali) działają jak ekrany odbijające fale radiowe.
- Drewno i płyty gipsowo-kartonowe: Charakteryzują się niskim współczynnikiem tłumienia, stanowiąc łatwą przeszkodę do pokonania dla obu częstotliwości.
Anteny zewnętrzne powinny być tak zorientowane, aby linia prosta łącząca router z najważniejszymi odbiornikami przechodziła przez ściany pod kątem jak najbardziej zbliżonym do prostego (90 stopni). Przechodzenie fali przez ścianę pod ostrym kątem sztucznie zwiększa grubość przeszkody, jaką fala musi pokonać wewnątrz materiału, co potęguje tłumienie.
Zasada czystej strefy wokół routera
Aby potencjał anten zewnętrznych został w pełni wykorzystany, należy unikać umieszczania routera w bezpośrednim sąsiedztwie dużych obiektów metalowych oraz urządzeń generujących zakłócenia elektromagnetyczne. Kuchenki mikrofalowe, lodówki, telewizory czy grzejniki działają jak naturalne bariery i źródła szumów. Minimalna odległość routera od takich obiektów powinna wynosić co najmniej jeden metr. Równie ważne jest unikanie chowania routera wewnątrz zamkniętych szafek (szczególnie metalowych lub wykonanych z grubego, lakierowanego MDF), co drastycznie ogranicza propagację fal już w samym punkcie nadawczym.
