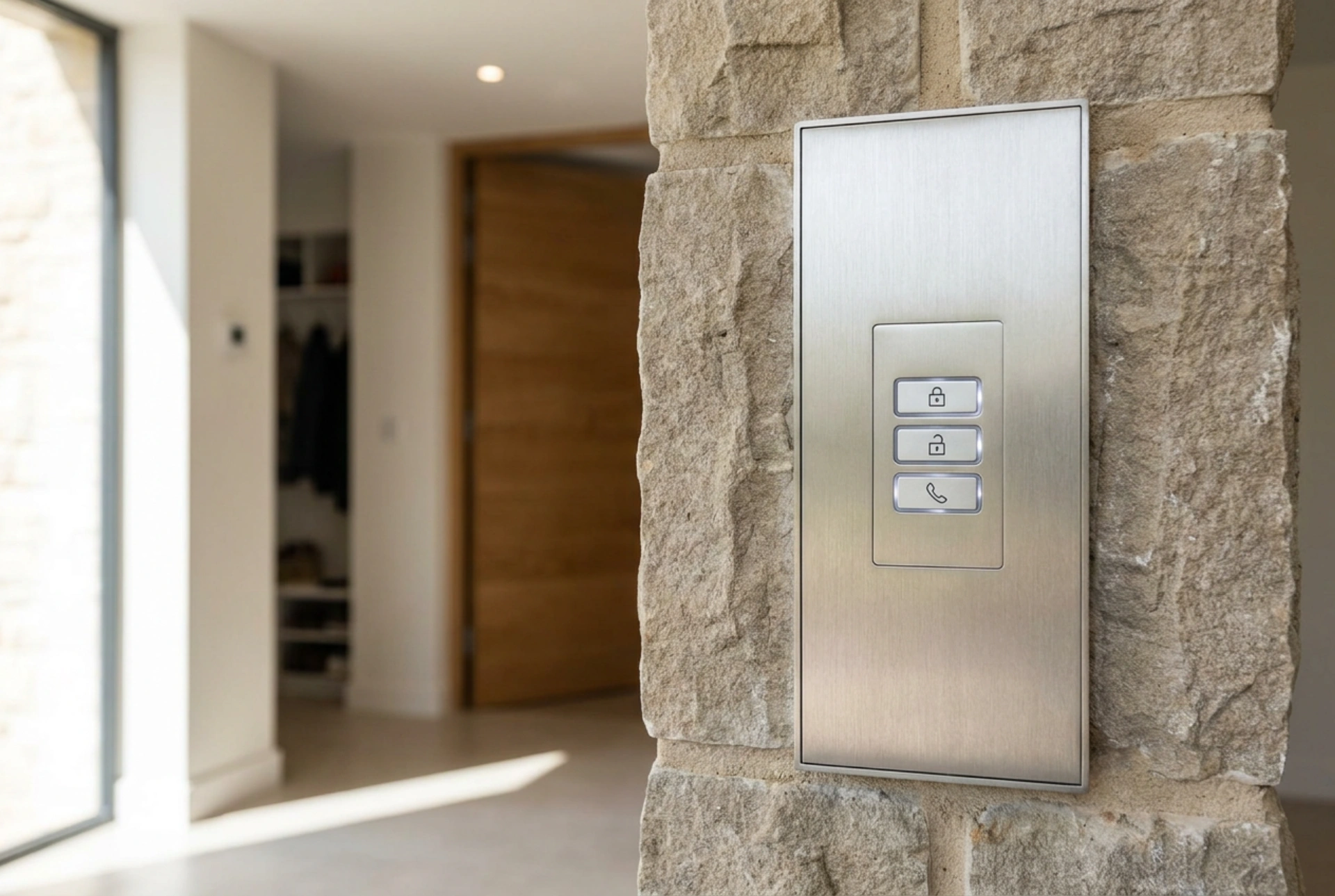

Zarządzanie dostępem do posesji za pomocą jednego urządzenia wymaga precyzyjnego podziału sygnałów elektrycznych sterujących dwoma skrajnie różnymi mechanizmami: ryglem elektromagnetycznym furtki oraz centralą napędu bramy wjazdowej.
Struktura sygnałowa: Jak jedno urządzenie rozróżnia komendy
Współczesne systemy domofonowe i wideodomofonowe opierają się na transmisji niskonapięciowej. Sercem układu jest rozróżnianie impulsów generowanych z poziomu unifonu lub monitora wewnętrznego. Gdy naciskamy przycisk otwarcia furtki, system aktywuje dedykowany przekaźnik odpowiedzialny za podanie napięcia na elektrozaczep. W przypadku bramy wjazdowej proces ten wygląda inaczej: zamiast wysyłać napięcie zasilające, domofon zwiera fizyczny styk pomocniczy, wysyłając sygnał sterujący do płyty głównej napędu bramy.
W klasycznych systemach wielożyłowych każdy przycisk i każda funkcja wymagają fizycznego, oddzielnego przewodu miedzianego. W nowocześniejszych instalacjach cyfrowych oraz dwużyłowych wszystkie komendy, dźwięk oraz obraz wideo przesyłane są w postaci cyfrowo zakodowanych pakietów danych przez tę samą parę przewodów. Dopiero dekoder w panelu zewnętrznym lub dedykowany moduł przekaźnikowy odczytuje dany adres cyfrowy i fizycznie przełącza odpowiedni obwód wykonawczy.
Mechanizm otwierania furtki: Elektrozaczep i jego fizyka
Furtka wyposażona jest zazwyczaj w elektrozaczep – urządzenie blokujące zapadkę zamka mechanicznego. Zasada działania opiera się na zjawisku elektromagnetyzmu. Wewnątrz obudowy elektrozaczepu znajduje się cewka nawinięta miedzianym drutem oraz ruchomy rdzeń połączony ze sprężyną i blokadą mechaniczną.
- Stan spoczynku (normalnie zamknięty): Sprężyna dociska blokadę, uniemożliwiając odchylenie języka elektrozaczepu. Furtka pozostaje zablokowana.
- Impuls elektryczny: Przepływ prądu przez cewkę generuje pole magnetyczne, które przyciąga rdzeń. Pokonując opór sprężyny, rdzeń zwalnia blokadę zapadki, umożliwiając ręczne pchnięcie furtki.
Zasilanie prądem zmiennym powoduje charakterystyczne buczenie (wynikające ze zmian polaryzacji pola z częstotliwością pięćdziesięciu herców), co dla użytkownika stanowi sygnał akustyczny o odblokowaniu przejścia. Zasilanie prądem stałym działa bezgłośnie. Istnieją także elektrozaczepy rewersyjne, które wymagają stałego dopływu prądu, aby pozostać zamknięte – odcięcie zasilania powoduje ich automatyczne odblokowanie, co jest kluczowe w systemach ewakuacyjnych.
Sterowanie bramą wjazdową: Rola styku bezpotencjałowego
Automatyczna brama wjazdowa posiada własny układ zasilania oraz zaawansowaną centralę sterującą pracą siłowników. Domofon nie może zasilać bezpośrednio silników bramy, ponieważ groziłoby to uszkodzeniem elektroniki panelu zewnętrznego. Sterowanie bramą realizowane jest poprzez styk bezpotencjałowy.
Po wciśnięciu przycisku na unifonie, wbudowany w domofon przekaźnik elektromagnetyczny fizycznie łączy ze sobą dwa przewody podłączone do wejścia sterującego centrali bramowej. Centrala bramy rejestruje to zwarcie jako impuls i uruchamia zaprogramowany cykl pracy: otwarcie, zatrzymanie lub zamknięcie. Sygnał ten trwa zazwyczaj ułamek sekundy, po czym styk przekaźnika w domofonie powraca do pozycji otwartej.
Architektura instalacji i zasilanie
Prawidłowe funkcjonowanie całego systemu zależy od stabilności napięciowej i odpowiednich przekrojów przewodów. Długie linie kablowe prowadzące do granicy działki generują spadki napięcia. Przy zbyt małym przekroju żyły miedzianej spadek ten może uniemożliwić wzbudzenie cewki elektrozaczepu.
Główny zasilacz systemu domofonowego montowany jest zazwyczaj w rozdzielnicy elektrycznej budynku na szynie DIN. Dostarcza on stabilizowane napięcie stałe niezbędne do pracy logiki domofonu, kamer oraz zasilania elektrozaczepu. Nowoczesne instalacje wymagają również stosowania diod gaszących podłączonych równolegle do elektrozaczepu, które eliminują szpilki napięciowe powstające w momencie rozłączania cewki indukcyjnej, chroniąc delikatne wyjścia tranzystorowe przed uszkodzeniem.
