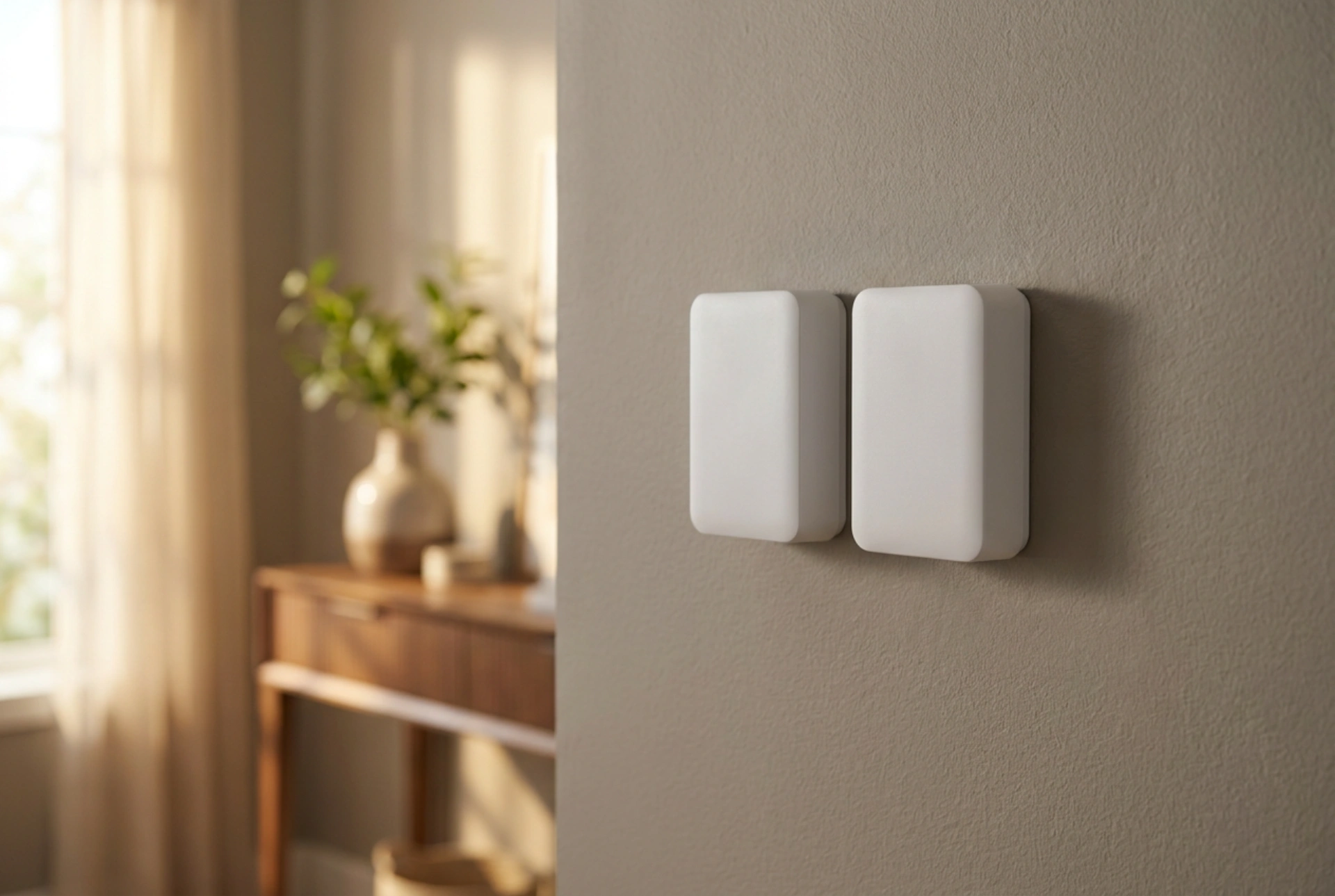

Choć na pierwszy rzut oka czujniki dwutlenku węgla i detektory gazu palnego wyglądają podobnie, ich zasada działania, wykrywane substancje oraz przeznaczenie są całkowicie odmienne. Zrozumienie różnic fizykochemicznych między tymi urządzeniami jest kluczowe dla zapewnienia bezpieczeństwa oraz prawidłowej mikroklimatologii wnętrz.
Mechanizm działania detektorów dwutlenku węgla (CO2)
Dwutlenek węgla (CO2) to naturalny produkt oddychania ludzi i zwierząt. Jego wysokie stężenie w zamkniętych pomieszczeniach bezpośrednio wpływa na obniżenie koncentracji, senność oraz ogólne pogorszenie samopoczucia. Najdokładniejsze domowe czujniki CO2 wykorzystują technologię NDIR (Non-Dispersive Infrared), czyli metodę niedyspersyjnej spektroskopii podczerwonej.
Zasada działania opiera się na prawach optyki i fizyki molekularnej. Cząsteczki CO2 posiadają unikalną zdolność absorpcji promieniowania podczerwonego o określonej długości fali, wynoszącej dokładnie 4,26 mikrometra. Urządzenie pomiarowe składa się ze źródła światła podczerwonego, specjalnej komory, przez którą przepływa powietrze, filtra optycznego oraz detektora światła. Kiedy powietrze nasycone dwutlenkiem węgla trafia do komory, cząsteczki gazu pochłaniają część promieniowania. Detektor mierzy spadek natężenia światła docierającego do odbiornika. Im mniej światła dociera do sensora, tym wyższe jest stężenie CO2 w pomieszczeniu. Metoda ta gwarantuje wysoką stabilność pomiaru i wyklucza fałszywe alarmy wywołane obecnością innych gazów.
Jak działają domowe detektory gazów palnych?
Czujniki gazu (np. metanu lub propanu-butanu) mają zupełnie inne zadanie – ich celem jest zapobieganie wybuchom poprzez natychmiastowe wykrycie nieszczelności instalacji. W tych urządzeniach najczęściej stosuje się sensory półprzewodnikowe (MOS – Metal Oxide Semiconductor) lub katalityczne.
W sensorach półprzewodnikowych elementem czynnym jest warstwa tlenku metalu (najczęściej dwutlenku cyny), która podgrzewana jest do temperatury rzędu 300-400 stopni Celsjusza za pomocą zintegrowanego mikrogrzejnika. W czystym powietrzu tlen osadza się na powierzchni tlenku metalu, wychwytując wolne elektrony i tworząc barierę potencjału, co drastycznie zwiększa opór elektryczny warstwy. Gdy w otoczeniu pojawia się gaz palny (np. metan, będący donorem elektronów), wchodzi on w reakcję z zaabsorbowanym tlenem. Reakcja ta uwalnia elektrony z powrotem do pasma przewodnictwa półprzewodnika, co powoduje gwałtowny spadek oporu elektrycznego. Układ scalony interpretuje tę zmianę jako zagrożenie i uruchamia alarm dźwiękowy.
Kluczowe rozróżnienie: CO2 a tlenek węgla (CO)
Częstym błędem jest utożsamianie dwutlenku węgla (CO2) z tlenkiem węgla (CO), czyli czadem. To dwie skrajnie różne substancje pod kątem toksykologicznym i chemicznym. Czad powstaje w procesie niepełnego spalania paliw przy niedoborze tlenu i jest śmiertelną trucizną.
Do detekcji czadu stosuje się ogniwa elektrochemiczne. Gdy tlenek węgla dociera do elektrody roboczej, zachodzi reakcja utleniania czadu do dwutlenku węgla. Towarzyszy temu uwolnienie elektronów i wygenerowanie prądu elektrycznego o natężeniu ściśle proporcjonalnym do stężenia gazu. Czujnik CO2 oparty na technologii podczerwieni nie wykryje śmiertelnego tlenku węgla, a elektrochemiczny czujnik czadu nie zareaguje na wysokie stężenie dwutlenku węgla. Każde z tych urządzeń spełnia inną rolę ochronną.
Fizyka gazów a optymalne rozmieszczenie sensorów
Skuteczność obu typów detektorów zależy bezpośrednio od znajomości fizyki gazów, a dokładniej ich gęstości względnej w stosunku do powietrza atmosferycznego.
- Dwutlenek węgla: Jest cięższy od czystego powietrza, jednak wydychany przez człowieka ma wyższą temperaturę i wilgotność, przez co początkowo unosi się do góry, a następnie miesza się w całym pomieszczeniu. Detektory CO2 montuje się zazwyczaj na wysokości dróg oddechowych człowieka (ok. 1-1,5 m od podłogi).
- Gaz ziemny (metan): Jest znacznie lżejszy od powietrza. Po wycieku natychmiast unosi się ku górze. Detektor metanu należy montować wysoko, około 30 cm pod sufitem.
- LPG (propan-butan): Jest cięższy od powietrza. W przypadku nieszczelności gromadzi się przy ziemi. Czujnik tego gazu instaluje się nisko, ok. 15-30 cm nad podłogą.
Wybór odpowiedniego urządzenia oraz jego właściwa lokalizacja w oparciu o prawa fizyki to jedyna gwarancja prawidłowej ochrony zdrowia i życia domowników.
